提升车床性能：小林铁工TC110F三爪卡盘的技术规格与应用场景

更新时间：2026-03-21

浏览次数：8

关于小林铁工（Kobayashi Tekko）的 TC标准型三爪螺旋卡盘（型号TC110F）的技术参数。以下是对关键信息的整理和解析：

01

产品概述

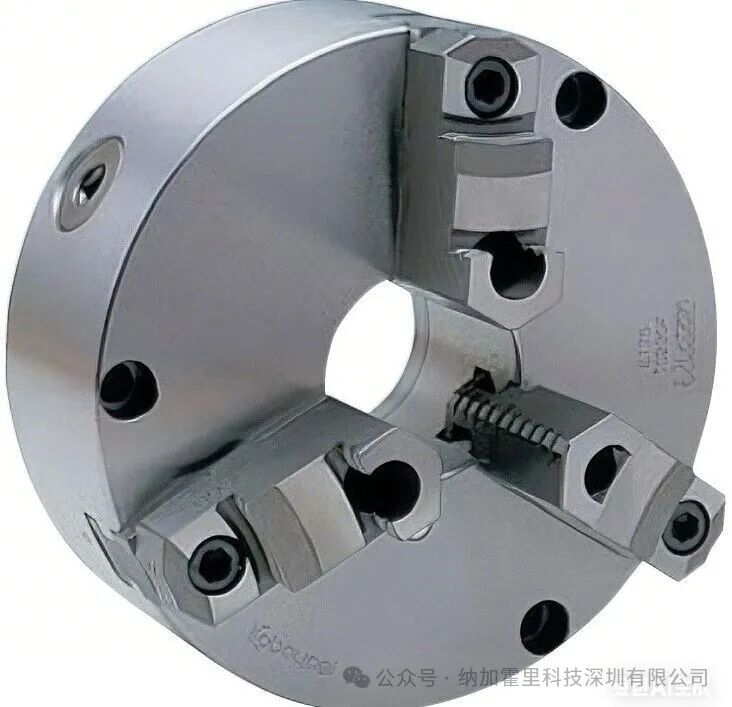

类型：标准型三爪螺旋卡盘（分爪型），支持硬爪（粗加工）和软爪（精加工）。

安装方式：前置安装（可直接安装在分度台、旋转台等设备上）。

适配机床：需配合 P11板在车床上安装。

特点：分体式爪钳设计，兼顾粗加工到精密加工的通用性。

02

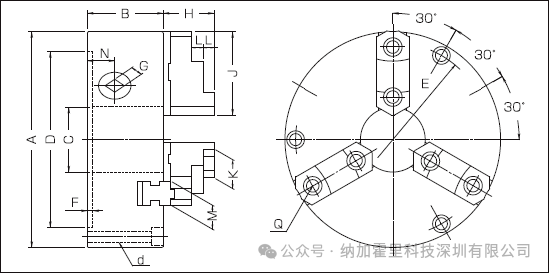

型号 TC110F 关键尺寸（单位：mm）

参数	值	备注
A (分爪类型)	4	分爪数量
B (外径)	112	卡盘整体直径
C (中心孔径)	58	主轴通孔直径
D(H6) (安装孔直径)	24 (26)	H6为公差等级
E (爪行程)	80	爪的移动范围
F (爪高度)	95
H (螺栓孔节圆直径)	31	安装螺栓分布圆直径
J (爪宽度)	45
K (爪槽深度)	19
L (爪槽宽度)	7
M (爪齿距)	16
N (爪齿数)	23.6
G (螺栓尺寸)	6-M6×15	安装螺栓规格
Q型爪螺栓	3-M8×60	爪固定螺栓

03

性能参数

参数	值	备注
大转向扭矩	44.1 N·m (4.5 kgf·m)	驱动卡盘旋转的扭矩
大静态抓握力	17 kN (1,750 kgf)	夹持工件的大力
夹持范围	外径φ2-89(108) mm<br>内径φ36-78(97) mm	括号内为扩展范围
适配软爪/硬爪	STJ-110 (软爪)<br>HTJ110 (硬爪)	需单独选配
质量	3.4 kg	卡盘自重
转动惯量 (GD²)	0.196 N·m² (0.02 kgf·m²)	影响加速性能
大允许转速	3,000 rpm	安全转速上限

04

使用注意事项

安装：需使用 P11板确保与车床主轴匹配，螺栓规格为 6-M6×15。

爪的选择：

硬爪（HTJ110）：适用于粗加工或高夹持力需求。

软爪（STJ-110）：可车削定制内径，用于精密加工。

转速限制：超过3,000 rpm可能引发安全隐患（需平衡检查）。

05

应用场景

粗加工：硬爪夹持不规则或高强度工件。

精加工：软爪车削后保证同心度（如薄壁件）。

分度/旋转工作台：前置安装设计便于多角度加工。

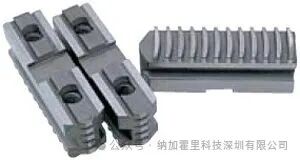

TC型兼容钳口标准配件TC型兼容钳口颚之大师（MJ）硬质和软质钳均可用螺栓轻松连接。

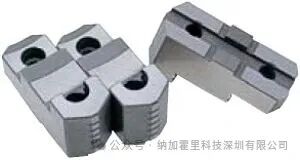

硬上颚 (HTJ) 通过改变安装方向，它既可用于内爪，也可用于外爪。

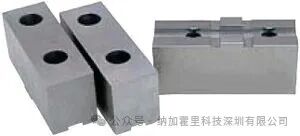

软指甲（STJ）通过形成柔软的钳口，可以实现高精度，并且抓取过程中不会造成划痕。
