日本PMT先锋颚滑动精密气压盘重新定义工业夹持标准！

更新时间：2026-03-31

浏览次数：30

返回列表

在现代制造业的精密加工领域，有一个看似平凡却至关重要的核心部件，它如同一双稳定而精准的"工业之手"，默默地支撑着从航空航天到医疗设备的无数精密零件的诞生。这就是日本PMT先锋颚滑动精密气压盘——日本PMT先锋颚滑动精密气压盘是精密加工领域广泛信赖的核心工装夹具，四十年累计销量超过3万台。其可靠性体现在：平均工作时间超过20,000小时，每台产品通过100万次循环测试，关键部件硬度达HRC58-62，滑动表面精度保持在Ra0.4μm，并能适应-20℃至120℃的严苛工况环境。

核心优势：

超高精度：1.5微米级重复定位精度（相当于人类头发直径的1/50）
强大夹持力：0.7MPa气压下大可达32kN（相当于3.2吨）
高速稳定：高转速达6,000转/分钟
灵活多样：尺寸覆盖2.5英寸~10英寸，2/3/4爪多种规格
力传递效率高：通过优化的斜楔角度设计，将气压能高效转化为夹持力
夹持精度：精密研磨导轨配合预加载荷设计，消除间隙
动态响应迅速：从松开到夹持仅需0.15秒
主体结构：高强度球墨铸铁(FC250)，时效处理消除内应力
滑动部件：合金工具钢(SKD11)，真空淬火硬度HRC60
密封系统：特殊配方氟橡胶，-20℃至120℃稳定工作

按卡爪（颚）数量与结构分类

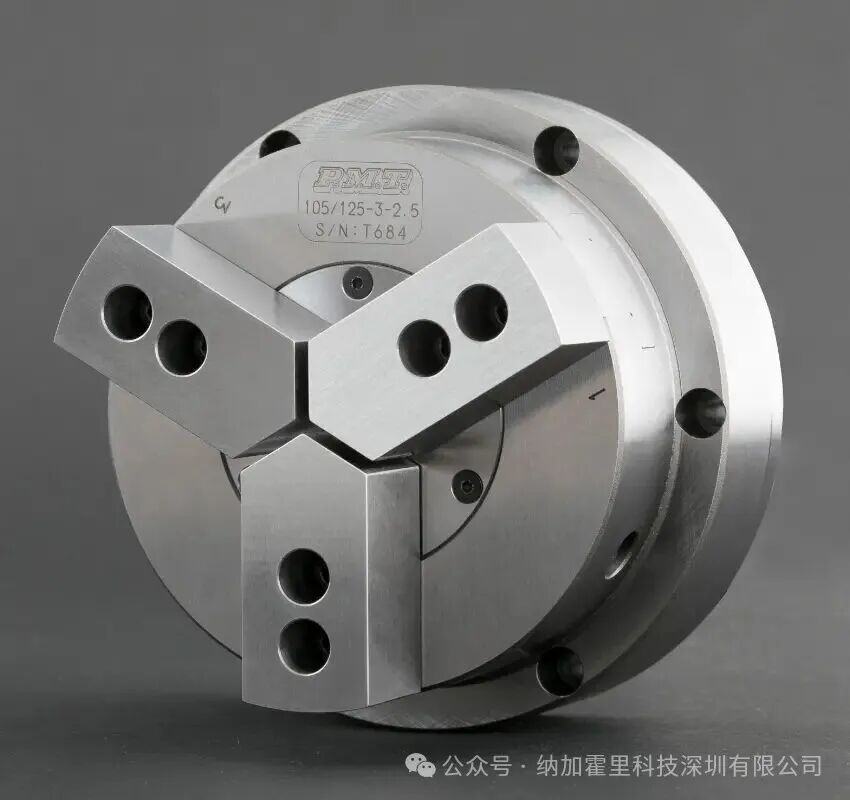

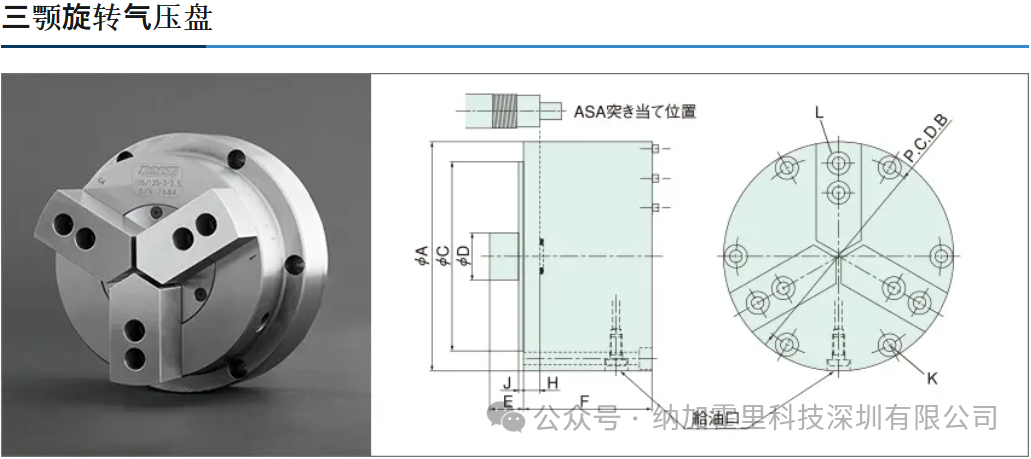

三颚旋转气压盘 (3-Jaw Rotary Pneumatic Chuck)

常见、通用的类型。三个卡爪同步向心移动，能自动定心圆形或正六边形工件。

优点：自动定心，装夹快。

缺点：对非圆形工件或已有偏心孔的工件不适用。

应用：车削轴类、盘类、套类等对称回转体零件。

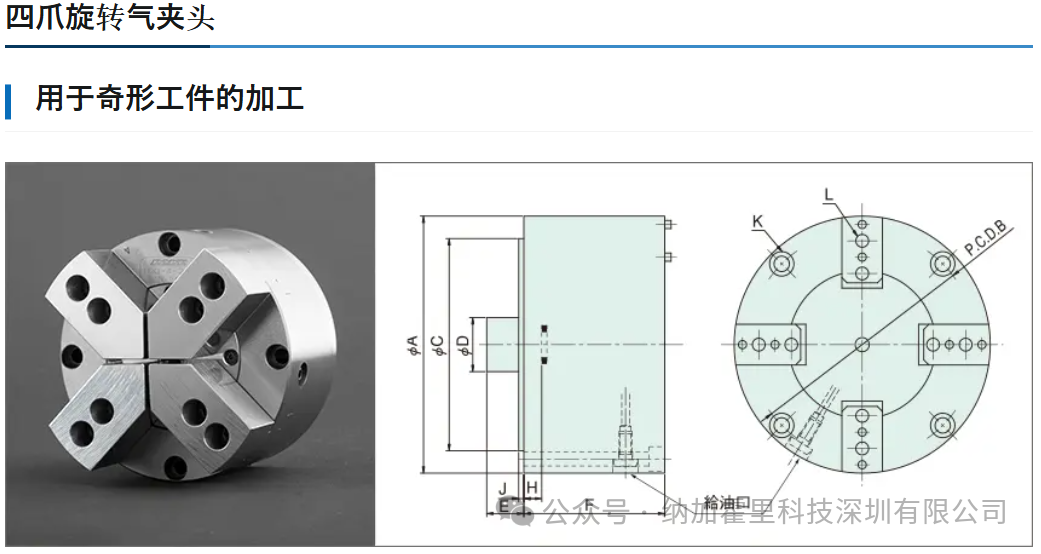

四爪旋转气夹头 (4-Jaw Rotary Pneumatic Chuck)

四个卡爪可单独独立移动。

优点：可夹持方形、不规则形状工件；可进行高精度偏心调整。

缺点：调整时间长，需要手动或额外装置调整每个爪子位置，难以实现快速自动定心。

应用：单件、小批量生产，异形件加工，偏心车削。

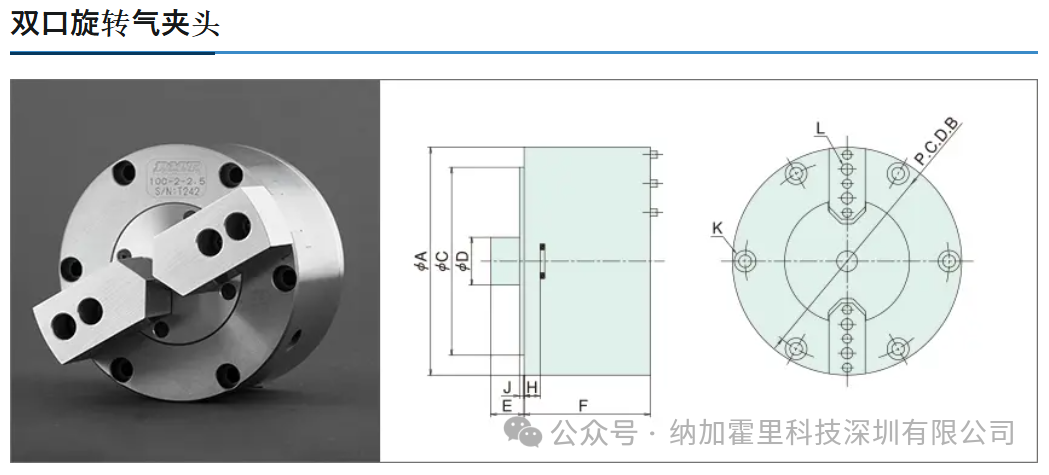

双口旋转气夹头 (2-Jaw Rotary Pneumatic Chuck)

两个卡爪，通常为平口或V形口

特点：适用于夹持方形工件或需要从两侧夹持的零件。不具自动定心功能，需要配合止挡定位。

应用：铣床、加工中心上夹持矩形工件，或车床上夹持特定形状。

按特殊功能与结构分类

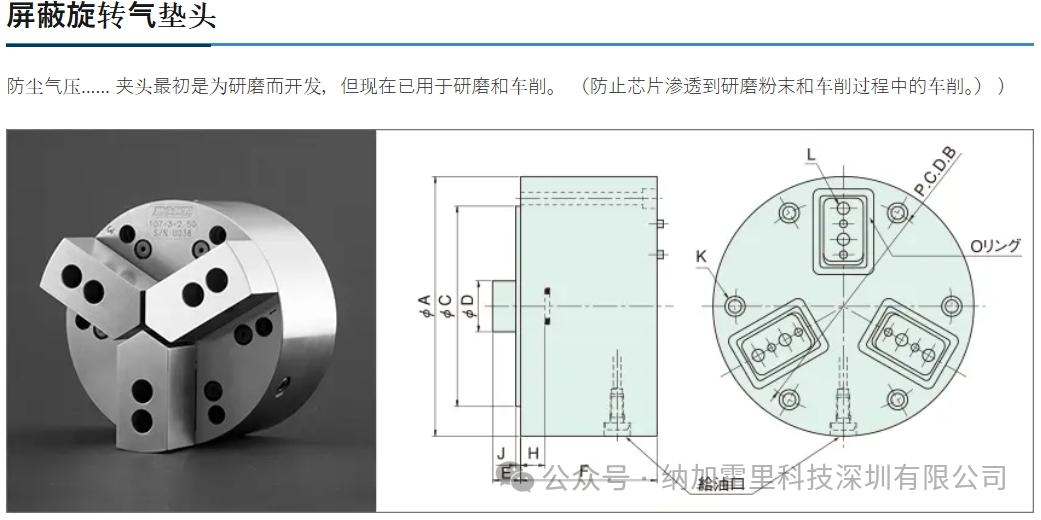

屏蔽旋转气垫头 (Diaphragm Rotary Pneumatic Chuck)

利用精密弹性膜片的均匀变形来产生夹紧力。

特点：

夹持力极其均匀，能大限度减少工件变形，重复定位精度高（可达微米级）。
夹持接触面大。
通常爪数固定，需定制卡爪面以适应特定工件。

应用：超精密车削、磨削，如光学镜片、薄壁环件等对变形极度敏感的高精度零件。

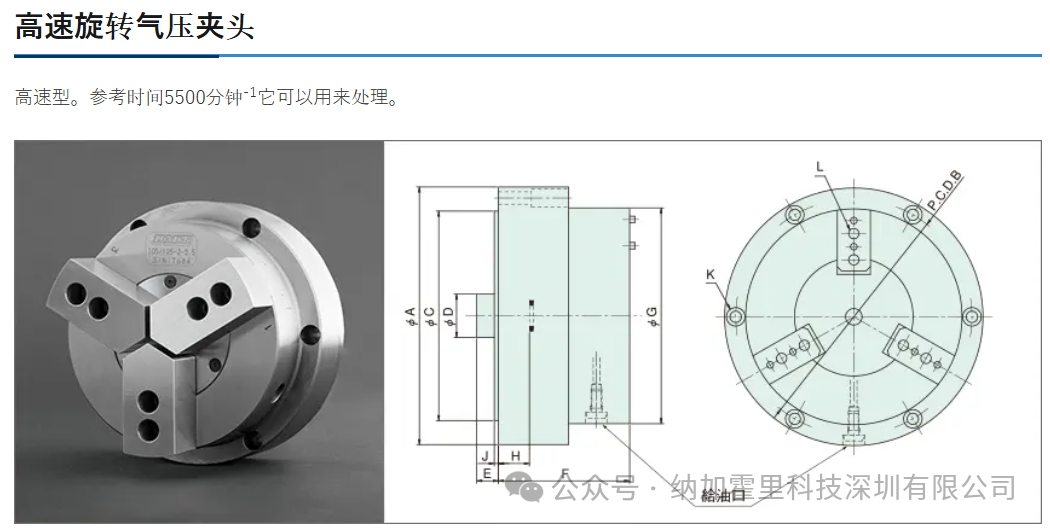

高速旋转气压夹头 (High-Speed Rotary Pneumatic Chuck)

专为高主轴转速设计的卡盘。

特点：

轻量化设计：采用高强度铝合金等材料，降低旋转惯量。

动平衡等级高：在高速下振动极小，保证加工精度和表面质量。

特殊密封与结构：确保在高速离心力下夹紧力不衰减，密封可靠。

应用：高速车削中心、精密五金件加工、铝镁合金等轻质材料的高速切削。

按安装方式分类

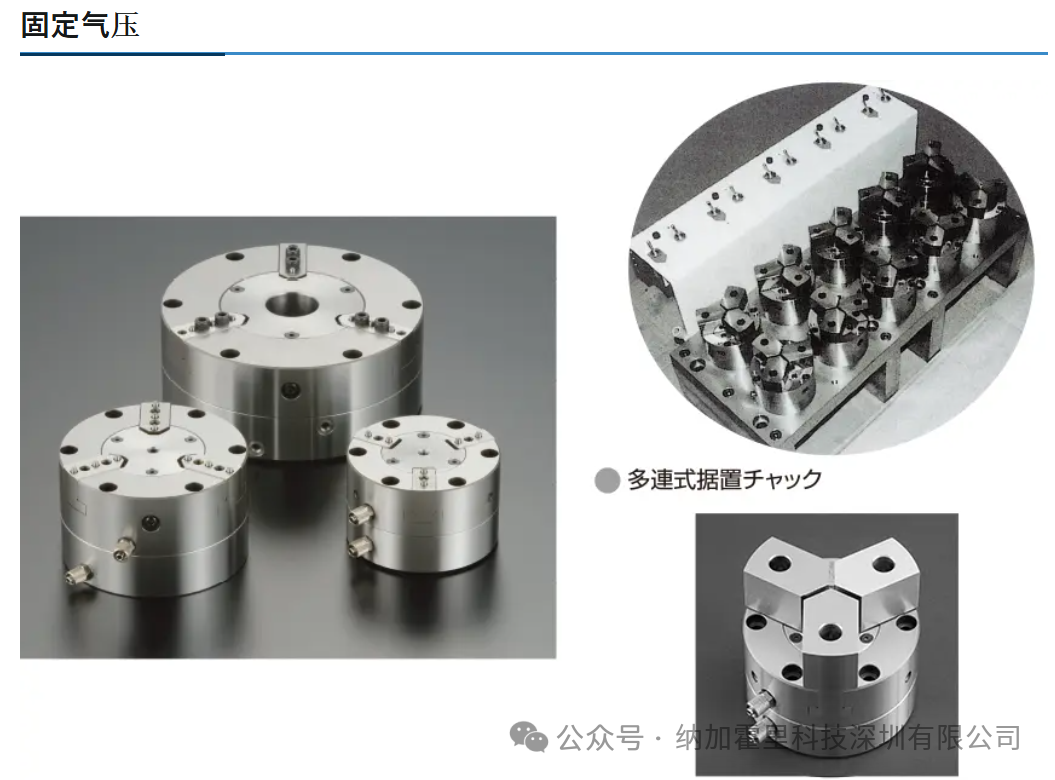

固定气压夹头 / 固定气压卡盘 (Stationary Pneumatic Chuck)

这是与“旋转"相对的类别。指夹具本体不旋转，仅卡爪动作。

安装位置：通常安装在机床工作台、分度盘或滑台上。

驱动：通过旋转气缸或直线气缸驱动。

应用：加工中心、铣床、磨床、检测工装等，用于固定工件进行铣削、钻孔、检测等工序。您提到的“固定气压"很可能属于此类，是广义“气动夹具"的一种。

🔍 主流型号参数速览

型号	尺寸	夹持范围(mm)	夹持力(kN)	高转速(rpm)	重量(kg)
83-3-2.5	2.5英寸	3-73	4.2	6,000	2.0
100-3-2.5	4英寸	3-90	7.4	4,500	2.7
125-3-2.5	5英寸	3-110	10.3	4,300	4.5
150-3-2.5	6英寸	3-135	10.3	4,000	6.5
200-3-2.5	8英寸	16-183	32.0	3,000	18.1
250-3-2.5	10英寸	16-233	32.0	2,500	27.0

📐 关键尺寸参数(mm)

型号	外径(A)	内孔(B)	安装孔圆(C)	高度(H)
83-3-2.5	83	70	60	55
100-3-2.5	100	88.9	82.5	555
125-3-2.5	125	114.3	101.6	55
150-3-2.5	150	135.75	125	55
200-3-2.5	203	183	167.6	80
250-3-2.5	254	233.7	215.8	74

🏭 行业应用：从航空航天到医疗设备

航空航天领域

薄壁零件低应力夹持技术，避免变形

大型结构件多工位组合夹持，一次装夹完成多面加工

难加工材料专用高温耐磨爪片

汽车制造领域

快换爪片系统，换型时间从30分钟缩短至3分钟

高精度齿轮加工，同心度控制在3μm以内

自动化生产线无缝集成

医疗设备领域

骨科植入件加工专用医用级爪片

微创手术器械微型零件加工方案

齿科种植体复杂曲面加工
